1. 設備概述

　　GF LableMan 1000-03  7英寸料盤自動貼標機是一款面向電子元器件行業7英寸料盤的自動貼標機，針對SMT行業中倉庫的7英寸料盤在收貨轉換MES標簽設計開發自動讀碼、打印貼附、復核MES標簽的自動化設備。設備在2.5秒鐘內可以完成原標簽讀碼、MES標簽打印貼附、MES標簽復核、料盤自動堆垛等功能，可為操作員節省大量的寶貴時間。

　　2. 設備特征

　　l 設備占地面積小，設計緊湊；

　　l 一鍵啟動，不需要操作員干預；

　　l 極低的設備故障率；

　　l 高效率的替代人工；

　　l 投資回報快；

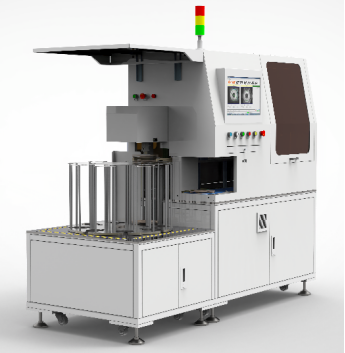

　　3. 設備外觀.

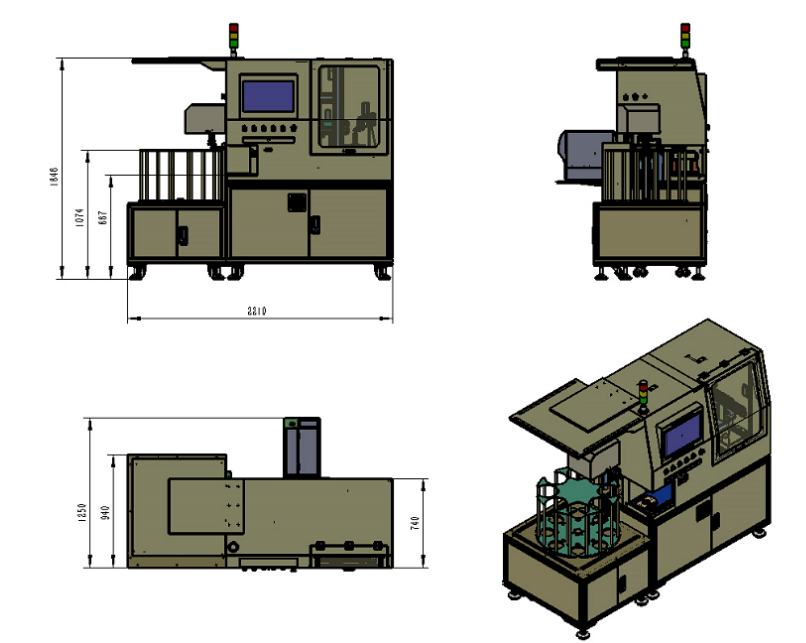

長*寬*高：2210mm*1250mm*1848mm

4. 設備工作流程

　　5. 設備模塊介紹

　　5.1 上料緩存器：

　　（1） 總共8工位，每個工位裝載35個料盤，總計280個料盤；

　　（2） 采用轉盤緩存物料，抬升機構將物料抬升至取料位置；

　　（3） 上料緩存器有安全光柵，人工上料時感應光柵，轉盤不會旋轉，提高安全性能；

　　（4） 入料機構采用夾爪方式，夾住料盤中心圓孔，提高了料盤的取料穩定性；

　　5.2 撥叉搬運機構：

　　（1） 設備內部采用撥叉機構，通過機構上、右、下、左的運動方式快速搬運；

　　（2） 使用撥叉結構的運動方式，可以快速搬運物料，最快節拍可達到1.8s/pcs；

　　5.3 自動讀碼、定位CCD模塊：

　　（1） 讀碼CCD拍照、讀取料盤上的條碼信息，上傳至MES系統；

　　（2） 自動識別料盤的待旋轉角度，角度上傳至PLC，旋轉機構按照角度數據將料盤旋轉至待貼標位置；

　　5.4 即時打印貼標模塊：

　　（1） 通過讀碼CCD與MES系統信息比對，OK料自動打印標簽，NG料自動報警并踢至NG區；

　　（2） 取標機構將標簽吸取起來，配置有標簽檢測有無功能，判斷是否掉標；

　　（3） 取標機構將標簽貼到料盤的指定位置（貼標的位置可通過軟件配置）；

　　5.5 復核功能：

　　（1） 校標CCD拍照、讀取料盤上所有標簽信息，上傳至WMS系統；

　　（2） 通過WMS系統復核標簽；

　　5.6 物料分選：

　　（1） OK物料搬運至下料緩存物料區進行堆垛，NG物料直接推出至NG倉；

　　（2） OK緩存物料區可按照客戶的堆垛數量進行堆垛，且有分垛緩存功能；

　　5.7 OK傳輸線：

　　（1） OK物料堆垛后，通過輸送線緩存輸出；

　　（2） 輸送線可同時緩存6垛物料，每垛數量依訂單需求進行堆垛；

　　（3） 物料可持續整垛順序輸出，也可通過收料按鈕快速收料；

　　（4） 人工取走整垛物料；

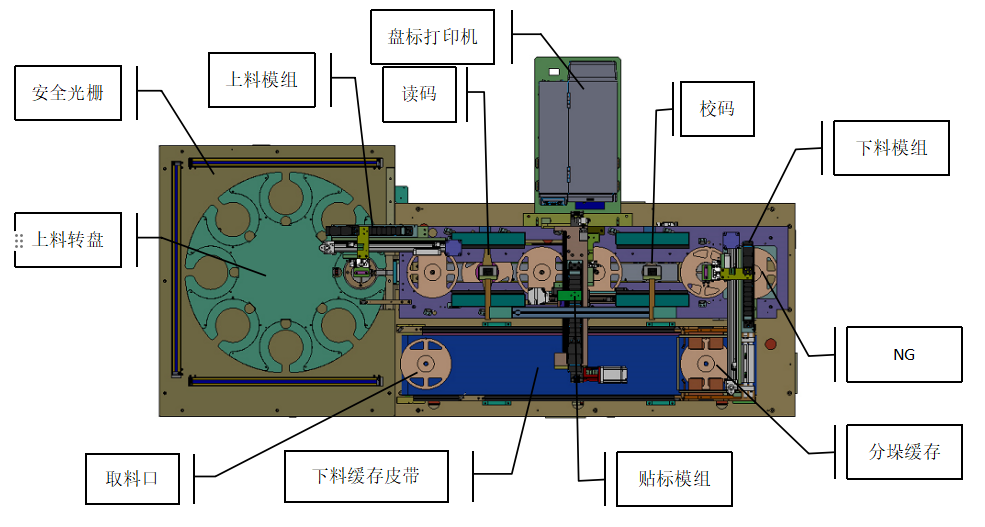

　　6.設備布局圖：

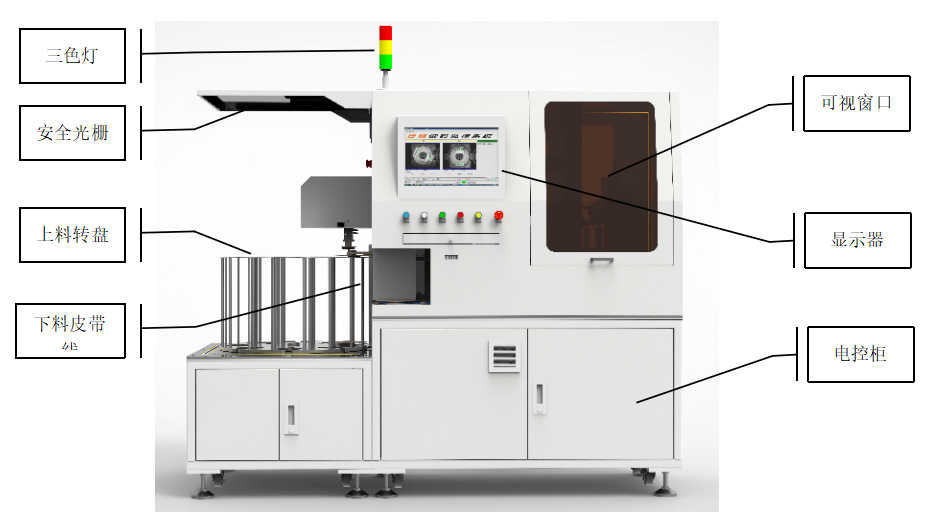

  7.設備側視圖：

8. GF LM1000-03參數配置

　　9. 軟件對接方式

　　(1) 設備與客戶系統通訊方式：webAPI；

　　(2) 讀碼：設備將CCD讀碼到所有條碼信息發送給MES系統，不對CCD采集到的數據做篩選過濾處理；

　　(3) MES標簽生成：客戶MES系統自動過濾出需求的數據信息并且生成MES標簽，下載到設備，設備打印貼附MES標簽；

　　(4) 復核：設備將CCD讀碼到所有條碼信息發送給MES系統，MES系統判斷標簽信息得出復核結果反饋給貼標機；

　　10. 主要部件品牌

　　11. 售后維護

　　（1） 設備的保修期限為設備正式驗收合格之日起12個月，期間由賣方負責免費維修維護設備（易損件除外，客戶自行采購）。如有設備品質異常，賣方售后服務人員應在收到買方通知后的48小時內到達設備現場。

　　（2） 保修期滿后，售后服務支持，買方僅收取合理的工時費及差旅費，涉及設備相關配件更換的，買方可以選擇自購或向賣方購買。

　　12. 易耗品清單
